Detalhes do produto:
|
| Destacar: | 12 toneladas de ancoragem de segurança,Ancoras de segurança |
||
|---|---|---|---|

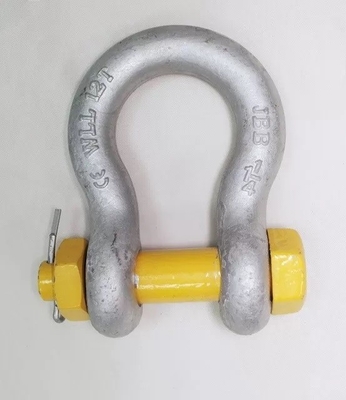

Chackle de arco de tipo parafuso: solução de embalagem segura e durável
O nosso grilhão é construído com um design de grilhão de segurança, garantindo maior segurança e fiabilidade.de aço carbono de alta qualidade para o arco e de aço ligado para os pinos, garantindo uma resistência e durabilidade excepcionais.
Os grilhões de arco, também conhecidos como grilhões de âncora, possuem uma grande forma "O" arredondada, tornando-os versáteis para carga lateral ou conexões de eslingas de várias pernas.Combinação de um parafusoEste design torna-o adequado para sistemas de engrenagem de perna única e de pernas múltiplas.
Os grilhões do tipo parafuso são ideais para aplicações que exigem rotação ou resistência ao binário, oferecendo segurança superior em comparação com grilhões de pin redondo ou de parafuso.O acabamento galvanizado garante durabilidade a longo prazo, tornando-os resistentes à corrosão e ao desgaste.
Estes grilhões são particularmente práticos em cenários de arranjo onde se espera rotação, como instalações semi-permanentes ou de longo prazo.A porca de aperto integrada e o alfinete de carrinho eliminam a necessidade de ajustes frequentes, tornando-os uma excelente escolha para aplicações em que as cargas podem causar a rotação do alfinete.
Seja para levantamento de cargas pesadas, arranjo ou instalações de longo prazo, o nosso Bolt Type Bow Shackle oferece segurança, durabilidade e desempenho incomparáveis.
| Código do produto |
Tamanho nominal (em.) |
WLL (toneladas) |
Dimensões (mm) |
Peso (kg) |
|||||||||
| A | B | C | D | D1 | E | F | L | K | H | ||||
| JBB-1.50 | 7/16 | 1.50 | 19.0 | 12.7 | 42.2 | 11.2 | - | 29.5 | 26.9 | 51.9 | 41.4 | 73.9 | 0.22 |
| JBB-2.00 | 1/2 | 2.00 | 20.6 | 16.0 | 47.2 | 12.7 | - | 33.1 | 30.2 | 58.5 | 46.0 | 83.5 | 0.34 |
| JBB-3.25 | 5/8 | 3.25 | 27.0 | 19.0 | 60.0 | 16.0 | - | 42.0 | 39.0 | 74.0 | 59.0 | 106.0 | 0.68 |
| JBB-4.75 | 3/4 | 4.75 | 31.8 | 22.1 | 71.0 | 19.0 | - | 51.0 | 47.0 | 89.0 | 69.8 | 125.0 | 1.11 |
| JBB-6.50 | 7/8 | 6.50 | 36.6 | 25.1 | 84.0 | 22.0 | - | 58.0 | 54.0 | 102.0 | 80.6 | 147.0 | 1.66 |
| JBB-8.50 | 1 | 8.50 | 42.9 | 28.5 | 95.0 | 25.0 | - | 68.0 | 60.0 | 118.0 | 93.0 | 166.0 | 2.35 |
| JBB-9.50 | 1-1/8 | 9.50 | 46.0 | 31.7 | 108.0 | 28.0 | - | 74.0 | 66.0 | 130.0 | 102.0 | 185.0 | 3.22 |
| JBB-12.0 | 1-1/4 | 12.00 | 51.5 | 35.1 | 119.0 | 32.0 | - | 82.0 | 76.0 | 146.0 | 115.5 | 208.0 | 4.98 |
| JBB-13.5 | 1-3/8 | 13.50 | 57.0 | 38.0 | 131.0 | 35.0 | - | 89.0 | 84.0 | 159.0 | 127.0 | 228.0 | 6.36 |
| JBB-17.0 | 1-1/2 | 17.00 | 60.5 | 41.5 | 148.0 | 38.0 | - | 98.0 | 92.0 | 174.0 | 136.5 | 254.0 | 8.14 |
| JBB-25.0 | 1-3/4 | 25.00 | 73.0 | 50.8 | 177.0 | 45.0 | - | 127.0 | 109.0 | 217.0 | 163.0 | 303.0 | 14.29 |
| JBB-35.0 | 2 | 35.00 | 82.5 | 57.1 | 197.0 | 51.0 | - | 146.0 | 127.0 | 248.0 | 184.5 | 341.0 | 20.10 |
| JBB-42.0 | 2-1/4 | 42.00 | 95.0 | 63.0 | 222.0 | 57.0 | - | 160.0 | 143.0 | 274.0 | 209.0 | 382.0 | 31.00 |
| JBB-55.0 | 2-1/2 | 55.00 | 105.0 | 69.8 | 267.0 | 69.0 | 79.5 | 179.0 | 150.0 | 321.0 | 235.0 | 455.0 | 43.60 |
| JBB-85.0 | 3 | 85.00 | 127.0 | 85.0 | 327.0 | 79.0 | 92.0 | 200.0 | 165.0 | 371.0 | 279.0 | 546.0 | 66.98 |
| JBB-120.0 | 3-1/2 | 120.00 | 133.0 | 95.0 | 372.0 | 92.0 | 111.0 | 229.0 | 203.0 | 432.0 | 323.0 | 632.0 | 103.00 |
| JBB-150.0 | 4 | 150.00 | 140.0 | 107.0 | 368.0 | 100.0 | 115.0 | 254.0 | 228.0 | 457.0 | 340.0 | 651.5 | 141.00 |
| JBB-250.0 | 5 | 250.00 | 216.0 | 135.0 | 506.5 | 127.0 | - | 330.0 | 305.0 | 584.0 | 470.0 | 851.0 | 318.00 |
