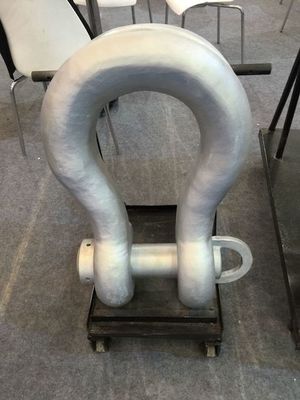

ASME B30.26 Tipo de arco de grilhão, prata pintada, personalizável
Basic Properties
Place of Origin:
China
Brand Name:
Anfeng / AF
Certification:
CE, GS, ISO
Model Number:
KWB-300
Trading Properties
Minimum Order Quantity:
500 pcs
Price:
Call or Email for quote
Payment Terms:
T/T, L/C
Supply Ability:
10.000 PCes pelo mês
Product Summary
300 tonne Wide Body Bow Shackle with Safety Bolt, DNV type approval, high load capacity, with increased bow radius to improve life of sling Wide Body Shackle, high load capacity bow shackle with safety bolt Product Overview - Increases usable sling strength minimum of 15% and greatly improves life of wire rope slings. - Can be used to connect high strength synthetic web slings, high strength synthetic round slings or wire rope slings. - All sizes quenched and tempered for
Product Details
Destacar:
Tipo de arco de grilhão personalizável
,Tipo de arco de algodão pintado de prata
,ASME B30.26 Tipo de arco de algemas
Key Word:
Manilha de arco de corpo largo com parafuso de segurança, alta capacidade de carga, com maior raio d
Material:
Liga de aço fundido, liga de aço forjada, temperada e revenida
Finish:
curva do grilhão e para fixar a prata pintada
Safety Factor:
5:1
WLL:
300 toneladas
Standard:
ASME B30.26-2004
Custom Services:
OEM OU ODM
Packaging:
Caixa + pálete, caixa de madeira, ou costume
Type Of Shackle:
grilhão de arco
Bolt Type:
Parafuso de segurança com porca e contrapino
Product Description
-
300 toneladas de algemas largas com parafuso de segurança,Autorização de tipo DNV, alta capacidade de carga, com maior raio de proa para melhorar a vida útil do sling
-
Cadeia de corpo larga, cadeia de proa de alta capacidade de carga com parafuso de segurança
-
Visão geral do produto
- Aumenta a resistência útil do arame de pelo menos 15% e melhora consideravelmente a vida útil dos arames de fio de corda.
- Pode ser utilizado para ligar cabos sintéticos de alta resistência, cabos sintéticos redondos de alta resistência ou cabos de arame.
- Todos os tamanhos apagados e temperados para máxima resistência.
- Aço ligado forjado de 7 a 300 toneladas.
- Aço fundido de 400 a 1550 toneladas.
- Os tamanhos de 300 toneladas métricas e menores são testados a prova de 2 vezes o limite de carga de trabalho.
- Os tamanhos de 400 toneladas métricas e maiores são testados para 1,33 vezes o limite de carga de trabalho.
- Dimensões de 300 toneladas métricas e menores são prova de carga é 2 vezes o limite de carga de trabalho.
- Os tamanhos de 400 toneladas métricas e maiores são prova de carga é 4,5 vezes o limite de carga de trabalho.
- Os grilhões, os arcos são todos galvanizados a quente, os parafusos e os parafusos são pintados de amarelo ou personalizados.
- Cumprir ou exceder todos os requisitos da norma ASME B30.26-2004, RR-C-271D.
- Certificado de homologação de acordo com a DNV para a certificação dos aparelhos de elevação disponíveis.
O Wide Body Shackle é um arco com um raio de arco melhorado que melhora muito a vida útil dos cabos de arame.Eles são uma excelente escolha para projetos de elevação pesada devido à forma da coroa de grilhõesEm comparação com as nossas algemas padrão,Alças largasA galvanização do arco permite-lhe utilizar uma corda de arame mais leve para levantar a mesma carga pesada.Alças largasOs motores de estacionamento são fabricados em uma gama com um limite de carga de trabalho de 7 a 1550 toneladas.Pode ser usado para ligar uma barra de corda de arame, uma barra de teia sintética de alta resistência ou uma barra redonda.
Especificações
| Trabalho carga (t) |
Tamanhomm)
|
Peso (kg) |
|||||||||||
| Código | |||||||||||||
| A | B | C | D | E | G | H | J | K | P | R | |||
| +/-6.35 | +/- 0.5 | ||||||||||||
| KWB-7 | 7 | 263 | 31.8 | 17.5 | 22.4 | 46.2 | 31.8 | 90.4 | 40.6 | 31.8 | 104 | 149 | 1.8 |
| KWB-12.5 | 12.5 | 137 | 42.9 | 23.4 | 28.7 | 60.5 | 34.8 | 118.0 | 54.1 | 41.4 | 140.0 | 194.0 | 4.5 |
| KWB-18 | 18 | 170.0 | 51.6 | 29.5 | 35.1 | 68.3 | 38.1 | 148.0 | 63.5 | 50.8 | 172.0 | 238.0 | 6.8 |
| KWB-30 | 30 | 195 | 60.2 | 35.1 | 41.4 | 88.9 | 44.5 | 176.0 | 79.5 | 63.5 | 216.0 | 289.0 | 11.3 |
| KWB-40 | 40 | 236.0 | 73.2 | 42.9 | 50.8 | 102.0 | 58.7 | 205.0 | 95.3 | 76.2 | 270.0 | 346.0 | 15.9 |
| KWB-55 | 55 | 263 | 82.6 | 50.8 | 57.2 | 118.0 | 66.8 | 238.0 | 114.0 | 88.9 | 311.0 | 397.0 | 32.2 |
| KWB-75 | 75 | 365.0 | 105.0 | 53.8 | 69.9 | 127.0 | 63.5 | 293.0 | 121.0 | 92.5 | 312.0 | 468.0 | 45.0 |
| KWB-125 | 125 | 419 | 130.0 | 65.0 | 80.0 | 145.0 | 80.0 | 365.0 | 150.0 | 110.0 | 380.0 | 575.0 | 73.0 |
| KWB-200 | 200 | 525.0 | 150.0 | 85.1 | 105.0 | 185.0 | 110.0 | 480.0 | 205.0 | 137.0 | 495.0 | 757.0 | 227.0 |
| KWB-300 | 300 | 615 | 187.0 | 102.0 | 133.0 | 235.0 | 137.0 | 600.0 | 264.0 | 160.0 | 594.0 | 946.0 | 368.0 |
| KWB-400 | 400 | 769.0 | 220.0 | 131.0 | 160.0 | 300.0 | 160.0 | 575.0 | 320.0 | 185.0 | 690.0 | 985.0 | 472.0 |
| KWB-500 | 500 | 847 | 250.0 | 146.0 | 180.0 | 340.0 | 170.0 | 630.0 | 340.0 | 225.0 | 790.0 | 1085.0 | 625.0 |
| KWB-600 | 600 | 915.0 | 275.0 | 158.0 | 200.0 | 384.0 | 185.0 | 700.0 | 370.0 | 247.0 | 865.0 | 1200.0 | 831.0 |
| KWB-700 | 700 | 988 | 300.0 | 167.0 | 215.0 | 376.0 | 200.0 | 735.0 | 400.0 | 270.0 | 940.0 | 1275.0 | 1109.0 |
| KWB-800 | 800 | 1058.0 | 325.0 | 185.0 | 230.0 | 420.0 | 210.0 | 750.0 | 420.0 | 277.0 | 975.0 | 1323.0 | 1368.0 |
| KWB-900 | 900 | 1111 | 350.0 | 198.0 | 250.0 | 430.0 | 220.0 | 757.0 | 440.0 | 293.0 | 1025.0 | 1373.0 | 1559.0 |
| KWB-1000 | 1000 | 1168.0 | 380.0 | 212.0 | 270.0 | 450.0 | 230.0 | 760.0 | 460.0 | 308.0 | 1075.0 | 1405.0 | 1824.0 |
| KWB-1250 | 1250 | 1266 | 430.0 | 232.0 | 300.0 | 533.0 | 265.0 | 930.0 | 530.0 | 323.0 | 1175.0 | 1660.0 | 2588.0 |
| KWB-1550 | 1550 | 1394.0 | 465.0 | 269.0 | 320.0 | 605.0 | 404.0 | 1075.0 | 580.0 | 338.0 | 1255.0 | 1865.0 | 3650.0 |
